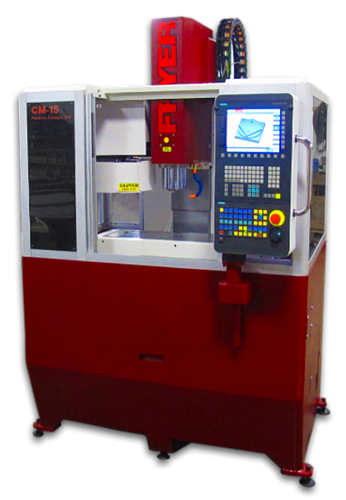

Компактный вертикально-фрезерный станок с ЧПУ, FRYER CM-15
Fryer серии CM является станком для инструментального цеха, мастерской или вспомогательных операций. Построенный на чугунной станине и использующий высокоточные шариковые винты, шпиндель и AСИ, CM может выдерживать жесткие допуски, которые требуются в промышленности. Программирование выполняется с помощью стандартного G-кода или усовершенствованного программирования Siemens "Shop Mill". Серия CM, обладающая внушительным списком стандартных функций, на сегодняшний день является лучшим компактным фрезерным станком на сегодняшний день.
| Модель | CM-15 |
|---|---|
| Перемещение | |
| по оси X (мм) | 381 |
| по оси Y (мм) | 254 |
| по оси Z (мм) | 381 |
| Расстояние шпиндель/ стол (мм) | 101,6-482,6 |
| Расстояние шпиндель/ колонна | 279,4 |
| Стол | |
| Размер стола (мм) | 254 x 812,8 |
| Макс. нагрузка на стол (кг) | 158,8 |
| Т-обр. Пазы (кол-во/мм) | 3 / 16 |
| Шпиндель | |
| Конус шпинделя | BT 40 |
| Частота вращения шпинделя (Об/мин) | 60-8000 (10000, 12000, 15000, 20000, 30000) |
| Мощность шпинделя (кВт) | 5,5 |
| Момент шпинделя (Нм) | 210 при 350 об/мин |
| Подача | |
| Скорость ускоренных подач X/ Y/ Z (м/мм) | 12,7 (30,5) |
| Скорость рабочих подач X/ Y/ Z (мм/мин) | 0.025 - 10160 |
| Тип направляющих | Качения |
| Инструментальный магазин | |
| Число позиций магазина (шт.) | 8 |
| Макс. диаметр инструмента (мм) | 88,9 |
| Макс. длина инструмента (мм) | 203,2 |
| Макс. вес инструмента (кг) | 4,7 |
| Общие характеристики | |
| Объем бака СОЖ (л) | 37,9 |
| Воздушное подключение | 6,2 бар 85 л/мин |
| Ширина открытия двери (мм) | 284,2 |
| Габариты (длина × ширина х высота) (мм) | 1397х1321х2032 |
| Вес (кг) | 1066 |
| Система ЧПУ | Siemens 828 |
