Вертикально-фрезерный станок V-6

Обрабатывающие центры серии VMC — это решение для повышения производительности, точности и эффективности обработки любых деталей, независимо от сложности. Мы предлагаем широкий выбор моделей, каждая из которых отличается высокой производительностью, качеством, надежностью, безопасностью. Найдите идеальное решение для своих задач

Запросить предложение

Характеристики

* Опциональные параметры

Система ЧПУ		Fanuc Oi MF (Type 3)
Максимальная нагрузка на рабочий стол	кг	350
Рабочая поверхность	мм	720×400
T-образный паз (Ширина x Кол-во x Интервал)	мм	4×14×80
Расстояние между торцом шпинделя и поверхностью рабочего стола	мм	100-550
Перемещение по оси X/Y/Z:	мм	600/420/450
Подачи
Холостой ход по осям (X/Y/Z)	м/мин	48/48/48
Рабочая скорость подачи (X/Y/Z)	м/мин	10/10/10
Точность позиционирования по осям (X/Y/Z)	мм	±0.005/300
Повторяемость	мм	±0.003
Линейные направляющие по осям (X/Y/Z)		Качения роликовые
Ширина линейных направляющих	мм	30
Диаметр ШВП x шаг X/Y/Z	мм	Ø 28x16/16 Ø 32x16
Шпиндель
Тип привода		Прямой
Мощность главного мотора	кВт	7.5/11/(3.7/5.5)*
Максимальная частота вращения шпинделя	об/мин	12 000 / (20 000)*
Крутящий момент постояный/максимальный	Нм	35.8 / 95.5 / (11.8/28.7)*
Исполнение конуса шпинделя		BT40 /(BT30)*
Магазин АСИ
Тип инструментального магазина		Дисковый
Число инструментов	шт	20
при занятых соседних гнёздах:	мм	Ø 80
при свободных соседних гнёздах:	мм	Ø 150
Макс. длина инструмента	мм	300
Макс. вес инструмента	кг	8
Время смены инструмента	сек	≈2
Сервомоторы
Мощность сервомоторов по осям X/Y/Z	кВт	1.8/1.8/3 / (2.3/2.3/2.5)*
Крутящий момент сервомоторов по осям X/Y/Z	Нм	27/27/45 / (8/8/12)*
Другое
Общая потребляемая мощность	кВт	≈20 / (15)*
Давление сжатого воздуха в сети	МПа	0.5-0.8
Габариты (длина x ширина x максимальная высота)	мм	≈333622652750
Вес	кг	≈ 4200

Комплектация и опции

Система ЧПУ Oi-MF Plus (Type 3)		Пистоле Пневматический и СОЖ
Шпиндель Прямой 12 000 об/мин		Система смыва стружки
Подшипники		Переносной пульт управления (маховик)
Продувка конус		Кондиционер электрошкафа
Направляющие качения роликовые		3х-цветная сигнальная лампа состояния станка
ШВП X/Y/Z		Освещение рабочей зоны
Централизованная система смазки		Система блокировки дверей
Телескопическая защита		Ресивер
Магазин АТС на 24 позиции		Кабина обрабатывающего центра
Кольцевой механизм подачи СОЖ		Комплект монтажных элементов
Сопла подачи СОЖ на торце шпинделя		Комплект технической документации
Станция охлаждение шпинделя		Трансформатор 380В, 50Гц, 3 фазы
		Конвейер + бак

Опции

Уловитель масляного тумана
	Очистка воздуха от масляного тумана, паров СОЖ и дымов, образующихся при работе металлообрабатывающего оборудования
Датчики измерения заготовки Renishaw
	Измерительные системы используются на обрабатывающих центрах и токарных станках с ЧПУ для идентификации и установки заготовок, проведения измерений в ходе цикла адаптивной механической обработки, отслеживания состояния поверхностей заготовки и для проверки размеров готовых деталей..
Датчики измерения инструмента Renishaw
	Компактная контактная система наладки инструмента для обнаружения поломки инструмента и быстрого измерения длины и диаметра разнообразных инструментов.
Маслоотделитель
	Маслоотделитель (сепаратор СОЖ) дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Ленточный/дисковый
Подача СОЖ через шпиндель
	Подача СОЖ через шпиндель 20/40/60 Bar Производительное сверление глубоких отверстий, более 5-ти диаметров
4-я ось поворотный стол
	Добавляет ось «А», обработка сразу по 4-м координатам.
Наклонно-поворотный стол
	Обработка 4+1, максимальное приближение к 5-ти осевой обработке.

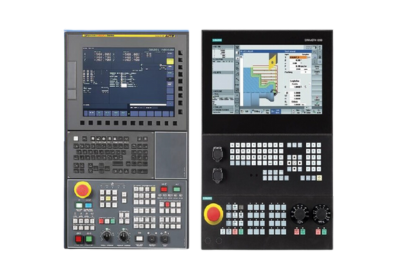

Система ЧПУ
	Опционально возможна установка систем ЧПУ SIEMENS / FANUC Type 1
