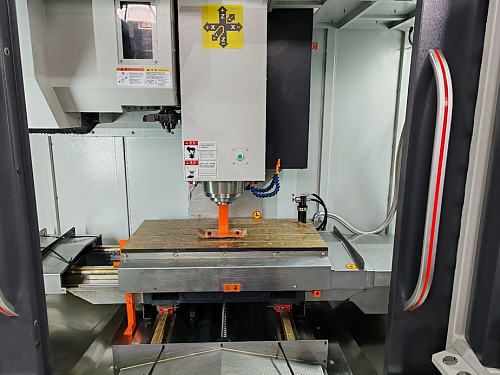

Вертикально-фрезерный станок VMC-L866

Обрабатывающие центры серии VMC — это решение для повышения производительности, точности и эффективности обработки любых деталей, независимо от сложности. Мы предлагаем широкий выбор моделей, каждая из которых отличается высокой производительностью, качеством, надежностью, безопасностью. Найдите идеальное решение для своих задач

Запросить предложение Скачать подробное описание

Характеристики

Система ЧПУ		Fanuc Oi MF (Type 3)
Максимальная нагрузка на рабочий стол	кг	800
Рабочая поверхность	мм	1000×550
T-образный паз (Ширина x Кол-во x Интервал)	мм	5 ×18×100
Расстояние между торцом шпинделя и поверхностью рабочего стола	мм	100-700
Перемещение по оси X/Y/Z:	мм	850/600/600
Подачи
Холостой ход по осям (X/Y/Z)	м/мин	36/36/36
Рабочая скорость подачи (X/Y/Z)	м/мин	10/10/10
Точность позиционирования по осям (X/Y/Z)	мм	±0.005/300
Повторяемость	мм	±0.003
Линейные направляющие по осям (X/Y/Z)		Качения роликовые
Ширина линейных направляющих	мм	45
Диаметр ШВП x шаг X/Y/Z	мм	Ø40x/12
Шпиндель
Тип привода		Прямой
Мощность главного мотора	кВт	11/15
Максимальная частота вращения шпинделя	об/мин	12 000
Крутящий момент постоянный/максимальный	Нм	52.5 / 112
Исполнение конуса шпинделя		BT40
Магазин АСИ
Тип инструментального магазина		Дисковый
Число инструментов	шт	24
при занятых соседних гнёздах:	мм	Ø 80
при свободных соседних гнёздах:	мм	Ø 150
Макс. длина инструмента	мм	300
Макс. вес инструмента	кг	8
Время смены инструмента	сек	≈2-3
Сервомоторы
Мощность сервомоторов по осям X/Y/Z	кВт	3/3/3
Крутящий момент сервомоторов по осям X/Y/Z	Нм	20/20/20
Другое
Общая потребляемая мощность	кВт	≈25
Давление сжатого воздуха в сети	МПа	0.5-0.8
Габариты (длина x ширина x максимальная высота)	мм	≈3867 ×2300× 2821
Вес	кг	≈ 7000

Опции

	Уловитель масляного тумана Очистка воздуха от масляного тумана, паров СОЖ и дымов, образующихся при работе металлообрабатывающего оборудования
	Датчики измерения заготовки Renishaw Измерительные системы используются на обрабатывающих центрах и токарных станках с ЧПУ для идентификации и установки заготовок, проведения измерений в ходе цикла адаптивной механической обработки, отслеживания состояния поверхностей заготовки и для проверки размеров готовых деталей..
	Датчики измерения инструмента Renishaw Компактная контактная система наладки инструмента для обнаружения поломки инструмента и быстрого измерения длины и диаметра разнообразных инструментов.
	Оптические линейки FAGOR(Испания) Датчики линейных перемещений Определяют положение линейной оси без дополнительных механических передаточных элементов.
	Маслоотделитель Маслоотделитель (сепаратор СОЖ) дискового/ленточного типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Ленточный/дисковый
	Подача СОЖ через шпиндель 20/40/60 Bar Опция для станков с ЧПУ, обеспечивающая подачу смазочно-охлаждающей жидкости (СОЖ) непосредственно к режущей кромке инструмента через внутренние каналы шпинделя, а затем - инструмента. Такая подача эффективнее охлаждает и смазывает инструмент и заготовку по сравнению с обычной внешней подачей СОЖ, что улучшает производительность и качество обработки.
	4-я ось поворотный стол Добавляет ось «А», обработка сразу по 4-м координатам.
	Наклонно-поворотный стол Обработка 4+1, максимальное приближение к 5-ти осевой обработке
	Магазин АСИ Возможна установка магазина на 30 позиций
	Система ЧПУ Опционально возможна установка систем ЧПУ SIEMENS / FANUC Type 1
