Вертикально-фрезерный станок VMC-L1166
Компактное поколение: сегодняшний панелегиб, предназначенный для будущего. Вашего будущего.
Характеристики
|
Система ЧПУ |
|
Fanuc Oi MF (Type 3) |
|
Максимальная нагрузка на рабочий стол |
кг |
1000 |
|
Рабочая поверхность |
мм |
1200×550 |
|
T-образный паз (Ширина x Кол-во x Интервал) |
мм |
5 ×18×100 |
|
Расстояние между торцом шпинделя и поверхностью рабочего стола |
мм |
100-700 |
|
Перемещение по оси X/Y/Z: |
мм |
1100/600/600 |
|
Подачи |
||
|
Холостой ход по осям (X/Y/Z) |
м/мин |
36/36/36 |
|
Рабочая скорость подачи (X/Y/Z) |
м/мин |
10/10/10 |
|
Точность позиционирования по осям (X/Y/Z) |
мм |
±0.005/300 |
|
Повторяемость |
мм |
±0.003 |
|
Линейные направляющие по осям (X/Y/Z) |
|
Качения роликовые |
|
Ширина линейных направляющих |
мм |
45 |
|
Диаметр ШВП x шаг X/Y/Z |
мм |
Ø40x12 |
|
Шпиндель |
||
|
Тип привода |
|
Прямой |
|
Мощность главного мотора |
кВт |
11/15 |
|
Максимальная частота вращения шпинделя |
об/мин |
12 000 |
|
Крутящий момент постоянный |
Нм |
52,5/112 |
|
Исполнение конуса шпинделя |
|
BT40 |
|
Магазин АСИ |
||
|
Тип инструментального магазина |
|
Дисковый |
|
Число инструментов |
шт |
24 |
|
при занятых соседних гнёздах: |
мм |
Ø 80 |
|
при свободных соседних гнёздах: |
мм |
Ø 150 |
|
Макс. длина инструмента |
мм |
300 |
|
Макс. вес инструмента |
кг |
8 |
|
Время смены инструмента |
сек |
≈2 |
|
Сервомоторы |
||
|
Мощность сервомоторов по осям X/Y/Z |
кВт |
3/3/3 |
|
Крутящий момент сервомоторов по осям X/Y/Z |
Нм |
20/20/27 |
|
Другое |
||
|
Общая потребляемая мощность |
кВт |
≈25 |
|
Давление сжатого воздуха в сети |
МПа |
0.5-0.8 |
|
Габариты (длина x ширина x максимальная высота) |
мм |
≈4458×2310×3201 |
|
Вес |
кг |
≈ 7200 |
|
Система ЧПУ Oi-MF Plus (Type 3) |
|
Пистоле Пневматический и СОЖ |
|
Шпиндель Прямой 12 000 об/мин |
|
Система смыва стружки |
|
Подшипники |
|
Переносной пульт управления (маховик) |
|
Продувка конус |
|
Кондиционер электрошкафа |
|
Направляющие качения роликовые |
|
3х-цветная сигнальная лампа состояния станка |
|
ШВП X/Y/Z |
|
Освещение рабочей зоны |
|
Централизованная система смазки |
|
Система блокировки дверей |
|
Телескопическая защита |
|
Ресивер |
|
Магазин АТС на 24 позиции |
|
Кабина обрабатывающего центра |
|
Кольцевой механизм подачи СОЖ |
|
Комплект монтажных элементов |
|
Сопла подачи СОЖ на торце шпинделя |
|
Комплект технической документации |
|
Станция охлаждение шпинделя |
|
Трансформатор 380В, 50Гц, 3 фазы |
|
|
|

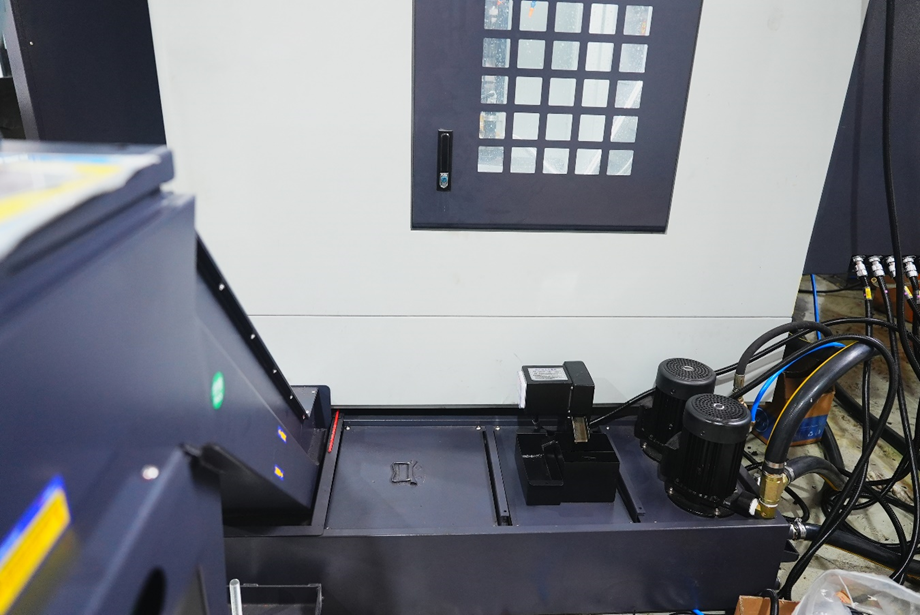

Конвейер + бак |
Опции
| Уловитель масляного тумана |
Подача СОЖ через шпиндель |
|
|
|
|
Датчик контроля инструмента Renishaw |
Датчик измерения заготовки Renishaw |
|
|
|
|
Наклонно поворотный стол |
4-ось, поворотный стол |
|
|
|
|
Сепаратор масла от СОЖ (Ленточный/Дисковый) |
Система ЧПУ Siemens / FANUC |
|
|
|
|
Длина A （мм) |
3335 |
|
Длина B（мм) |
1122,7 |
|
Ширина（мм) |
2310 |
|
Высота Min（мм) |
3007 |
|
Высота Max（мм) |
3201 |
|
Размер стола |
Ось X |
Ось Y |
Ось Z |
|
1200x550 |
1100 |
600 |
600 |
