Компактные и экономичные токарные обрабатывающие центры.

Компактная модульная конструкция станков: наклонная станина, линейные направляющие, 12-позиционная револьверная головка с сервоприводом у моделей с приводным инструментом.

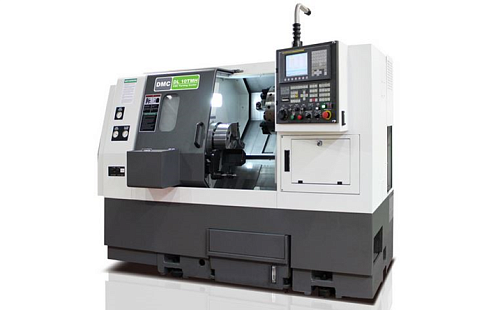

Отличное решение для автоматизации токарно-фрезерной обработки: DL 6/8/10TM с устройством подачи прутка, улавливателем деталей и транспортером для удаления стружки.

Станки данной серии применяются для обработки всех типов материалов: черная сталь, нержавеющая сталь, алюминий, цветные материалы и их сплавы.

Модель DL 18MA
Перемещения
Максимальный диаметр заготовки над станиной (мм) 490
Максимальный диаметр обработки (мм) 270
Максимальная длина обработки (мм) 380
Перемещение по оси X (мм) 160
Перемещение по оси Z (мм) 390
Шпиндель
Частота вращения шпинделя (Об/мин) 6000
Мощность шпинделя (кВт) 11/1 5
Присоединительный торец шпинделя (ASA) А2-5
Максимальный диаметр обрабатываемого прутка (мм) 45
Диаметр сквозного отверстия в шпинделе (мм) 55
Размер патрона (мм) 154 (6″)
Подача
Скорость ускоренных подач X (м/мин) 32
Скорость ускоренных подач Z (м/мин) 32
Инструментальный магазин
Число позиций магазина (шт.) 12
Мощность приводного инструмента (кВт) 3,7
Размеры инструмента для наружной обработки (мм) 20
Размеры инструмента для внутренней обработки (мм) 32
Задняя бабка
Диаметр задней бабки (мм) 80
Конус пиноли задней бабки МТ#4
Общие характеристики
Потребляемая мощность (KVA) 25
Габариты (длина × ширина) (мм) 2400 × 1460
Высота (мм) 3050
Вес (кг) 3400
Система ЧПУ FANUC 0i-TF
